发动力装置的送风天花把温度调理、气流组织、在线监测、自动控制集中于一起，对满足规范划定的与“风”有关的6个指标提供包管，制止了现场组装的不确定性，为手术提供了一个宁静可靠的洁净情况。手术室送风天花对局部手术区域控制的重要性和宁静性高于整个净化空调系统的所有设备，故送风天花做为手术室的焦点设备，称之为“生命之源”也就不为过。
在《医院洁净手术部建筑技术规范》GB50333-2013中对送风天花的描述是“非诱导型送风装置-特指设置在洁净手术室内引导送民风流从集中安排在顶棚（天花）上的风口向下流动且很少诱导室内空气的气流漫衍装置，通常出口风速低，截面风速均匀。俗称送风顶棚或送风天花。”
同时在《医院洁净手术部建筑技术规范》GB50333-2013中“8.2.1 I级~III级洁净手术室内集中安排于手术台上方的非诱导型送风装置，应使包阔手术台的一定区域即手术区处于洁净气流形成的主流区内。送风装置送风面积不应低于表8.2.1列出的数值。当眼科手术室凌驾30㎡，其他手术室净面积凌驾50㎡，且需要增大上述送风面积时，出风面积增大的比例不应凌驾手术室净面积增大的比例。”后面对满布比、过滤器的装置方法、结构等方面做了详细的划定。
壹
送风天花的重要性
送风天花位于手术台的正上方，是包管洁净度和气流组织的焦点装置，是为手术患者提供宁静情况的最后一道屏障，也是制止术后熏染的重要因素之一。
一间及格洁净手术室需要“温度、湿度、洁净度、风速、压差、噪音、照度、菌落数”这几项指标同时国家规范要求。以上这八大指标其中有六项直接或间接和送风有很大关系，所有的送风最终都需要经过送风天花送到洁净手术间里面。
所以说手术室送风天花性能是利用了空气洁净技术领域中低速单向流气流（或称“低紊流度的置换流”）和局部净化技术。由于局部净化妆置经常处于无菌水平较低的情况中，在送风历程中无菌区域送民风流会和周边空气进行能量交换，从而内部无菌区域容易收到周围情况的影响。
界限的送民风流速度也会随着距离爆发逐步衰减，其衰减量大于全空间的单向流。想要位置重点控制区域的流速和受控面积，相关于全空间的单向流需要较大的出口面风速。
同时，送风温度的差别，对送风的气流场的变革也有一定的影响。当送风温度低于室内温度时，气流做下沉运动，温度越低，同室内的温差越大，下沉的越快。
所以随着送风量的增大，出口风速变大，温差减小，即送民风流的空气动力增强，而空气相互能量交换就变小，那么由温差引起的周边空气减少，这样中心无菌区域抗滋扰的能力就增强，控制的效果就越创造显，控制区域就越发稳定。
反之，如果送风温差太大，控制区域的区域就会缩小。一般建议送风温差控制在2~3℃效果时最理想的。这样可以制止爆发由于局部风速过大，制止泛起射流诱导，把室内悬浮菌引导到送风天花的上风侧，导致污染空气区域。
所以送风天花担负着手术间的洁净度、气流组织、温差的变革、风速这几个参数的相互影响，从而包管控制区域的洁净度和风速的要求。
贰
送风天花应具备的那些包管步伐及功效
通例送风天花包括静压箱箱体、高效过滤器及支架、均流孔板这三个部件。而现在的手术室不具备在线检测的功效，所有的温湿度和风速的传感器也执偾装置在管道上，只能检测回风的温湿度和经过管道的总风量，不可实时地反应送风天花的运行状况，也不可实时检测经过送风天花的气流组织。
01送风天花增加温湿度传感器
在送风天花上装置温湿度的传感器，实时检测送风的温湿度，可以和回风的温湿度进行比照，通过数据比照，反响给净化空调机组的控制系统，空调机组的控制系统通过所有传感器的收罗点进行运算，很精准、快速地控制空调机组，从而包管手术室恒温恒湿。通过是也可以通过所有数据的波动，来实时反应整个系统的稳定性。
02送风天花增加风速传感器
在送风天花上装置多个风速传感器，可以对送风天花的送风的均匀度和室内的实际送风量进行实时的在线监测，从而有效的包管手术台区域要求的风速和受控区域。
03送风天花增加发烟装置
送风天花配置发烟装置，可以很直观地监测送风天花的气流组织，交付使用前可以检测送风天花气流组织是否稳定，也可以历程中对使用历程中的气流组织的状态，为检测系统是否稳定，提供依据和预警。
叁
送风天花同净化空调设备进行融合
洁净手术室凭据《医院洁净手术部建筑技术规范》GB50333-2013的划定，每个级别的手术室都有一定的换气次数或断面风速的要求，所以洁净手术部是一个恒定风量的一个空间，从手术室的负荷上进行及逆行剖析，牢固设备仪器，人员、照明灯因素的考虑所爆发的冷热负荷均是恒定稳定的，这些因素占总冷热负荷的20%左右，其余的主要负荷来源与室外的新风负荷。
现在通例的空调配置计划基本接纳“温湿度独立控制”的配置方法，新风机组配置了深度除湿设备，新风机组不但担负了所有的新风负荷，同时还担负了整个系统的湿负荷，这样就大大减轻了循环机组的担负，循环机组只需要担负室内的显热负荷就可以，整个循环机组的通风都处在干工况的状态下运行。
既然循环机组的担负大大减轻，手术间的显热负荷对应的风量就不需要循环机组的全部风量来处理，凭据现有的负荷反推出对应的风量只有原有总风量的40%左右，也就是说40%的风量用来进行冷热处理就能满足室内的需求，60%的风量只需要进行循环过滤用来满足室内的换气次数的需求就可以。这样可以把40%的风量暂且称之为“空调风”，60%的风量暂且称之为“净化风”。
我们可以假设一种方法，把现在的循环机组凭据风的功效差别来进行分组，一台循环机组就可以分成一台“空调风”的循环机组和多台的“净化风”的循环机组组成。这样“空调风”的循环机组的尺寸会变小，这样对装置就很便当，可以做成标准机型，突破现在的净化空调必须是定制的壁垒，敌手术室的装置会大大缩短装置周期和投资本钱。
“净化风”的循环机组只需要提供动力来包管风的循环，不在需要做任何的处理。那送风天花的作用也执偾包管空气的风速和气流组织，如果把送风天花配上动力设备，这样“净化风”就和送风天花融合在了一起，如下图1。

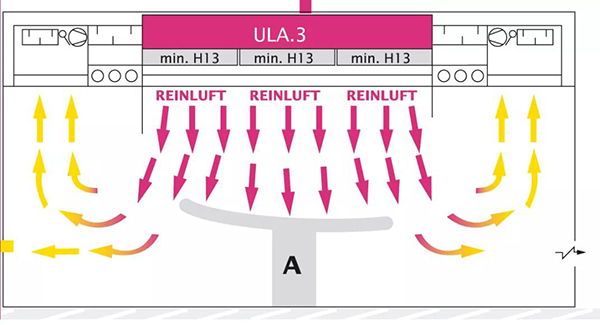

▲ 图1 发动力装置的送风天花示意图

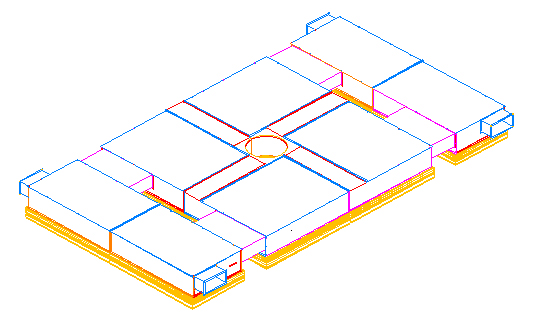

▲ 图2 发动力装置的送风天花安排图
凭据图1和图2的体现，“净化风”和送风天花融合在一起，这样循环风的路由变得很是短，从室内吸走后，和被处理过的“空调风”混淆后，直接送入到送风天花内，经过过滤后直接送到室内。整个系统运行能耗较低，动力设备的能耗也降低，发动力的送风天花可以做成标准的产品，稳定性高，性能也很是稳定。

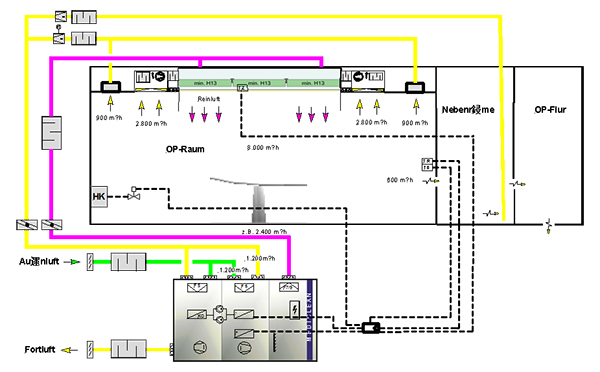

▲ 图3 发动力装置的送风天花的空调系统图
如图3所示，把“空调风”和“净化风”凭据各自的功效进行分类，给自担负给各自的功效，整个系统简单，设备尺寸大大变小，装置越发便当，产品的标准化水平更高，控制越发简单，可靠性更高，对设备装置所需要的空间同时也变小。
发动力装置的送风天花同时可以整合设备和自动控制的同时，还可以整合温湿度传感器、风速传感器、压力传感器等在线监测设备，影响手术室的焦点功效的送风天花具备了温度调理、在线监测、自动控制的标准化智能产品，稳定性更高，宁静性更高。
肆
结束语
随着现在社会工业化水平的飞速生长和医疗水平不绝更新，国家对� ？榛⒈曜蓟返拇罅χС�，现有手术室多个产品现场组装的情况一定会被高度集成的标准化工业智能产品所取代。
在手术室里做手术是一个高危害的事情，敌手术室的情况要求也是很是高的，整个情况的参数应该是实时在线监测的，才华包管手术的宁静。这就敌手术室内所有的产品的稳定性和智能水平要求很是严格。
发动力装置的送风天花把温度调理、气流组织、在线监测、自动控制集中于一起，对满足规范划定的与“风”有关的6个指标提供包管，制止了现场组装的不确定性，为手术提供了一个宁静可靠的洁净情况。手术室送风天花对局部手术区域控制的重要性和宁静性高于整个净化空调系统的所有设备，故送风天花做为手术室的焦点设备，称之为“生命之源”也就不为过。
